冷明龍冀曾義王保計賀琦

(中國電建集團中南勘測設計研究院有限公司)

摘要：發展海上光伏是突破土地約束、拓展新能源發展空間的有效途徑。海上光伏支架結構是固定式海上光伏結構系統最重要的部分，本文分析對比了鋼混組合桁架結構、大跨空間鋼桁架結構、空間網架結構、傳統鋼支架結構四種主要結 構類型，結果表明空間結構是固定式海上光伏結構設計的主流形式，其經濟性、施工可行性、標準化等均較好。對于荷載參數的取值的標準化，本文對實施例海上光伏項目進行了剛性模型測壓風洞試驗，并將試驗結果值與規范計算取值進行對比分析，為后續類似項目的荷載參數取值提供參考。

關鍵詞：固定式樁基，海上光伏，結構，標準化，荷載

引言

在“雙碳”目標地驅動下，我國各沿海省份陸續 出臺了海上光伏發展支持政策。沿海地區電力消耗較大，其陸地新能源發展受限于土地資源約束，而海洋資源豐富，海上光伏和海上風電協同發展能夠有效優化投資成本，另海上光伏還可以與水產養殖

結合，提高整體投資收益。此外，海上光伏還可與核電溫排區一同進行立體開發，應用場景多樣化 [ 1] 。截至目前，利用近海海域建設大規模集中式光伏項目在全國范圍內仍無完整可參考案例，尚處探索初期，仍面臨經濟、技術、安全及可靠性等挑戰。較陸上光伏項目比，海上高溫、高濕、高鹽霧，需應 對復雜的海洋環境如潮汐、波浪、海流、海冰、腐蝕、臺風、海床地質條件等自然環境影響。

作為新能源發展的新藍海，海上光伏發展?jié)摿?大、綜合效益高、生態環境友好。發展海上光伏，不僅是突破土地約束、拓展新能源發展空間的有效途徑，也是經略海洋、培育戰略性新興產業的有力抓手。不過，其規?；l(fā)展仍面臨著技術性、安全性、經濟性、耐受性等問題需要解決。

目前，針對固定式海上光伏結構形式及荷載參數取值等標準化的研究仍然較少，本研究對推動海上光伏項目結構設計標準化有重要意義。

1 結構形式

針對固定式樁基海上光伏，其結構類型仍無標 準可參考。目前，主要的結構類型有鋼混組合桁架結構、大跨空間鋼桁架結構、空間網架結構、傳統 鋼支架結構等[ 2] 。 1.1 鋼混組合桁架結構

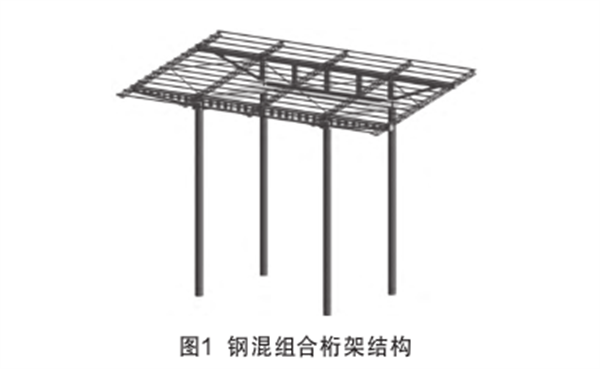

上部結構采用鋼筋混凝土框架與輕鋼結構的鋼混組合桁架結構[ 3] ，下部可采用PHC預制管樁或鋼管樁。采用組合結構能充分發揮各自結構的有點，混凝土結構具有耐久性強、剛度大、造價低等優點。但此類組合結構制作組裝效率較低，質量難以控制，連接節點多，且經濟性跨度較小。

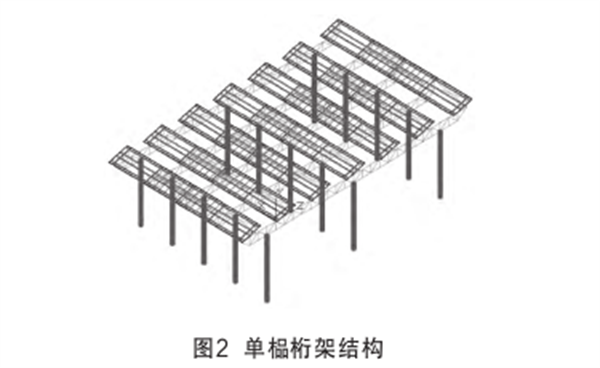

上部結構采用單榀桁架結構，下部結構可采用PHC預制管樁或鋼管樁。單榀桁架結構具有大跨度、用鋼量小、設計制作可標準化等優點。但該

類結構側向剛度小、需要采用焊接連接、防腐難以保證。

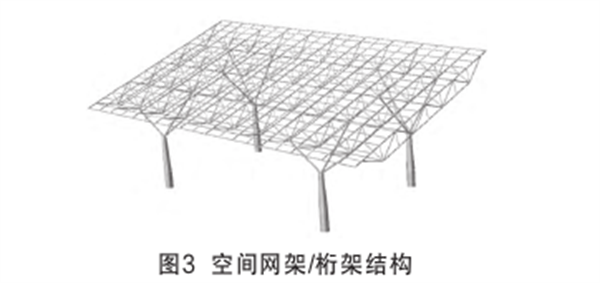

上部結構采用空間結構，下部結構可采用PHC 預制管樁或鋼管樁?？臻g結構具有空間剛度大，結 構自重小，抗震性能好、加工安裝快、設計制作可模塊化等優點。但該類結構由于采用螺栓球節點施工精度要求高、且后期維護工作量大。

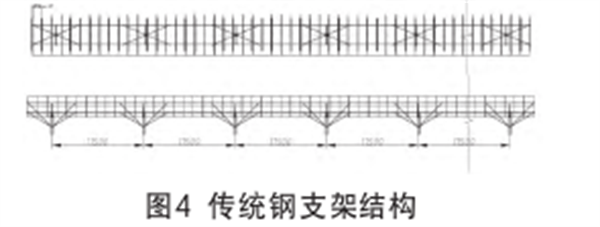

傳統鋼支架結構固定支架主要由主梁、檁條、立柱、斜支撐及連接螺栓、壓塊等部件組成。傳統鋼支架對海上光伏的適用性較差，存在用跨度小、鋼量大、海上施工作業多、施工質量可控性差等缺點。

固定式樁基海上光伏的結構形式需綜合考慮結構受力、穩定性、經濟性、施工可行性、標準化、防腐耐久性和運行維護等因素。目前，空間結構是固定式樁基海上光伏結構設計的主流形式，其經濟性、施工可行性、標準化等均較好，且沒有明顯的缺點。隨著研究的深化及項目實施經驗的積累，空間預應力結構、吸力筒一體化結構等可能會有實施應用的機會[ 4] 。

2 荷載參數取值標準化

海上光伏由于處于開敞式海域，風荷載較陸地偏大、部分海域甚至遠超陸地。由于固定式海上光伏結構形式屬于新型結構形式，目前仍未見針對海上光伏結構風荷載相關計算的研究，結構的體型系數及風振系數的選取暫無可參考的規范或?qū)嵗?。?面以沿海某海上光伏項目為例進行研究。 2.1 風荷載體型系數取值標準化

本海上光伏項目實例為大跨度固定式樁基光伏項目，建設地屬于強風地區，結構跨度大，其設計風荷載在中國《建筑結構荷載規范》GB 50009— 2012[ 5] 中未作相關規定。

為了進行主體結構計算，本文對海上光伏項目實例進行剛性模型測壓風洞試驗。 2.1.1 試驗概況

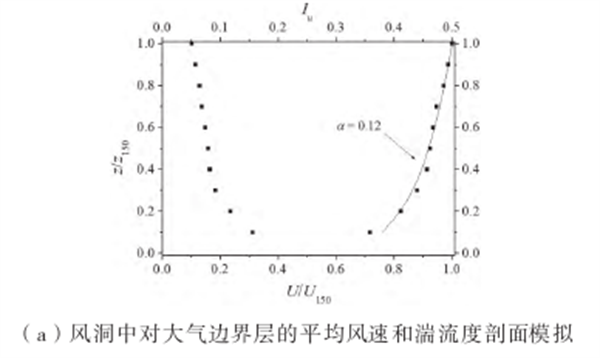

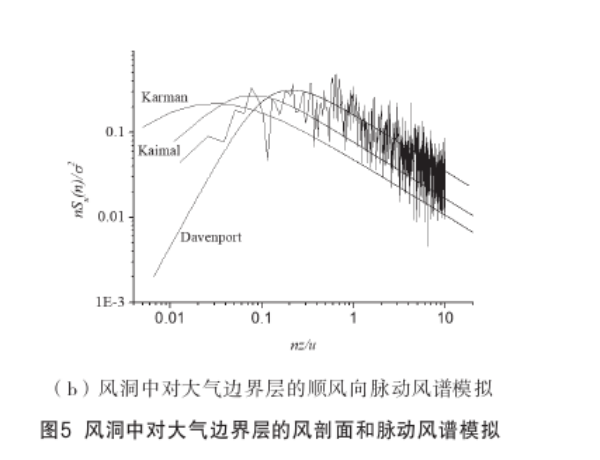

在風洞中模擬大氣邊界層風場是建筑模型風 洞試驗的重要內容。根據本海上光伏陣列的地形條件及建筑環境和ESDU地貌分析，本試驗的大氣邊界層流場模擬為《建筑結構荷載規范》GB 50009— 2012[ 5] 的A類地貌風場。以1/150的幾何縮尺比模擬了A類地貌，如下圖5風洞中對大氣邊界層的風剖面和脈動風譜模擬所示。

光伏結構采用玻璃鋼制作，模型均具有足夠的強度和剛度，在試驗風速下不發生變形，并且不出現明顯的振動現象，以保證壓力測量的精度?？?慮到實際建(構)筑物的尺寸以及風洞截面的實際情況，選擇模型的幾何縮尺比為1/150。試驗阻塞率控制在5%以內。光伏陣列的測點分塊圖如圖6 所示。

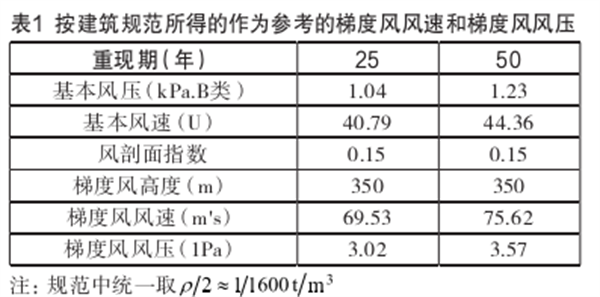

按照我國建筑結構荷載規范(GB 50009— 2012)[ 5] ，項目在B類地貌、25年重現期、10米高度處、10分鐘平均的基本風壓w0 ,25=1.04 kN/m2，相應 的基本風速為U101600w0,50=40.79 m/s，;對應于50年重現期w0 ,50=1.23 kN/m2，相應的B類地貌基本風速為44.36 m/s。A類地貌對應的梯度風高度為ZG=300 m，α=0.12，由此可得梯度風風速UG=U 10(Z G/10)α和梯度風風壓PG=ρU2 G/2，結果列于表1中。

重現期(年)25 50 基本風壓(kPa.B類)1.04 1.23 基本風速(U)40.79 44.36 風剖面指數0.15 0.15 梯度風高度350 350 梯度風風速(m's)69.53 75.62 梯度風風壓(1Pa)3.02 3.57 注：規范中統一取 2.1.4 試驗結果

通過試驗結果可知本海上光伏陣列飄帶各分塊部分在各個風向角下的分塊體型系數。同理，根據試驗結果的塊體型系數，該分塊的風壓高度變化系數及建筑所在地的基本風壓，可以得到各個風向角下的塊平均風壓。在進行海上光伏陣列的主要受力結構設計時，常以測點或分塊的平均風壓值wmean再考慮動力放大效應(我國規范中定義為風振系數β)，二者相乘作為主要受力結構設計風荷載。

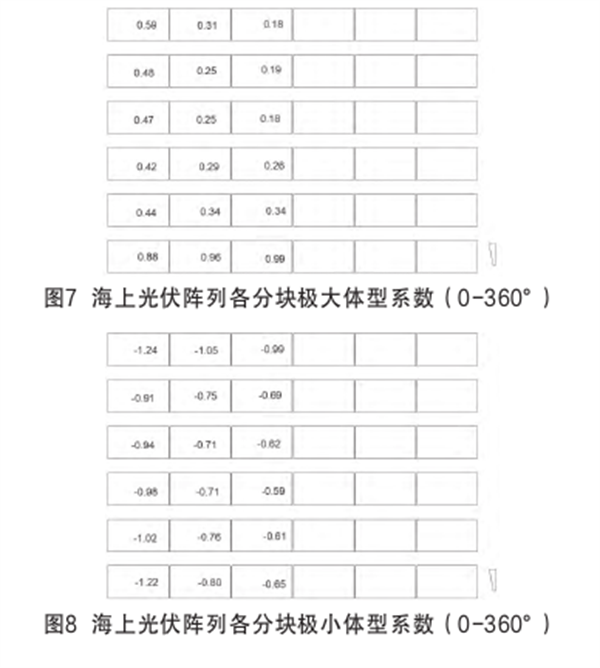

由概率統計方法得到的光伏陣列各測點的極值風壓，25年重現期的最大和最小極值風壓見圖 7，50年重現期的最大和最小極值風壓見圖8，此極值風壓用于光伏陣列圍護結構設計。

2.1.5 試驗結果

通過對本海上光伏實施例陣列進行剛性模型測壓風洞試驗及分析，得到如下結論和建議[ 6][7] ： 1、對于光伏陣列主要受力結構設計風荷載：根據圖7的塊體型系數可得到光伏陣列各分塊的10 分鐘平均風荷載，是光伏陣列主要受力結構設計的基本參數。

2、圖7和圖8分別給出了光伏陣列在0-360°風 向范圍內的極大和極小分塊體型系數，可用于主要受力結構設計。

3、對于光伏陣列圍護結構設計風荷載：應用概率統計方法得到了光伏陣列各測點的最大和最小極值風壓，可用于光伏陣列的圍護結構設計。 2.1.6 規范計算結果

根據《光伏支架結構設計規程》NB/T 10115— 2018[ 8] ，傾斜角為15度，計算出外圍方陣結構體型系數：風壓0.8，風吸-0.95，內部方陣結構體型系數：風壓0.68，風吸-0.80(當光伏板陣列布置，陣列數 大于7排時可對兩端第2列、第4行以內支架體型系數進行折減，本項目折減系數取0.85)。 2.2 風荷載風陣系數取值標準化

本實施例項目風振系數取值為1.4，一方面考慮本項目結構采用網架結構，結構剛度較大;另一方面，本項目處于海上高風速區域，需要考慮一定的放大系數。

根據《光伏支架結構設計規程》NB/T 10115— 2018，對于雙列或單列單坡支架結構體系，可取1.0。

通過對比可發現，實施例項目取值比規范偏大，準確的風振系數需要通過氣彈性模型的試驗獲取。

3 標準化建議

對于結構體型系數，根據規范計算出的外圍風 壓體型系數偏小，規范計算結果僅為0.8，而試驗結 果達到了1.0;風吸體型系數同樣偏小，規范計算結

果為-0.95，而試驗結果則達到了-1.22。對于內部方陣風壓體型系數，規范計算結果僅為0.68，而試驗結果僅為0.25左右，風吸體型系數規范計算偏大; 風吸體型系數同樣偏大，規范計算結果為-0.80，而試驗結果為-0.70左右。

從上述對比結果可知，對于外圍的方陣，規范計算結果偏小，而對于內部的方陣，規范計算結果則偏大。為此，在進行上下部結構計算時，對于外圍的結構建議進行放大;而對于內部的結構則可進一步進行折減。

4 結 論

通過對比不同海上光伏支架結構的類型，分析研究了不同類型海上光伏支架結構的優缺點，結果表明，空間結構是固定式海上光伏結構設計的主流形式，其經濟性、施工可行性、標注化等均較好。通過對比分析結構體型系數的規范取值與試驗結果，結果表明，于處于外圍的方陣，規范計算結果偏小，而對于內部的方陣，規范計算結果則偏大。本文建議與本實施例項目類似的項目的結構類型和荷載參數取值可以參考本文結果
