多元?jiǎng)?chuàng)新，在渤海上“集光”
8月26日，秦皇島市昌黎海域，河北華電昌黎500兆瓦海上光伏試點項目現場，51個光伏網架已安裝完成。打樁船、吊裝船、運輸船、拖輪等近30艘大小船只在海面上穿梭，船上的技術人員、工人正在合作安裝第52個光伏網架。
作為我省首個海上光伏項目，該項目已進入大規模施工階段，建成后年均發電量可達7.7億千瓦時，可節約標煤23.1萬噸，減排二氧化碳69.5萬噸、二氧化硫2587噸、氮氧化物2670噸、煙塵3125噸，對減輕環境污染、推動區域能源結構向清潔化轉型作用顯著。

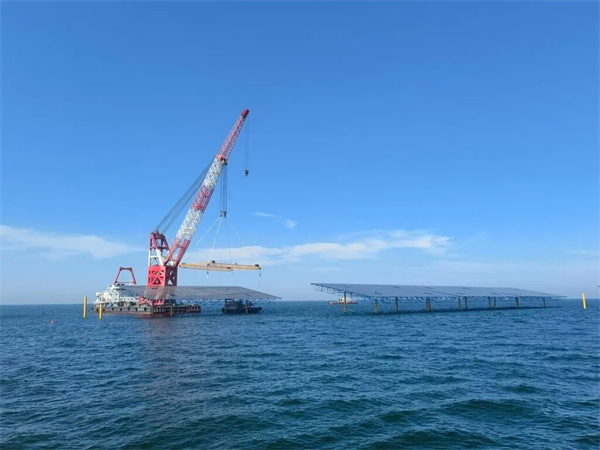

8月26日，在河北華電昌黎500兆瓦海上光伏試點項目現場，新的光伏網架剛剛完成安裝。 河北日?qǐng)?bào)記者 孫也達攝
用科技創新解決建設難題
8月26日，記者在項目施工現場看見，施工人員在進行打樁作業前，首先利用大型吊裝設備將一個形似桌子的鋼架緩緩吊入海中，隨后通過特殊的固定裝置將其固定在海底。
仔細觀察可以發現，這個鋼架的四角還帶有圓環。工人們小心翼翼地將四根鋼管樁分別穿過鋼架四角的圓環，再借助專業的打樁設備將鋼管樁夯入海底。
“四角獨特的圓環設計正是后續施工的關鍵，這是我們發明的精準沉樁工藝。”該項目技術主管車增杰說，這個項目用于固定光伏板網架的鋼管樁數量多，更為關鍵的是，沉樁的相對精度控制有著極為嚴格的要求，4個鋼樁之間的誤差不能大于15厘米。這一精度標準在陸地上實現已非易事，在復雜多變的海上環境中，更是對施工技術提出了巨大挑戰。
為此，項目團隊經過無數次的研究與實驗，研發了一種形似桌子的新型吸力筒式穩樁平臺。車增杰解釋，該平臺獨立于施工船之外，受風浪涌影響較小，可利用吸力筒結構調整平臺的水平度，采用四個抱樁器控制四根鋼管樁的相對精度，實現穩樁平臺一次安放施打四根鋼管樁。“平臺內部還搭載北斗定位系統，通過精準定位，誤差可以控制在10厘米內，施工精度得到顯著提升。”他說。
先固定穩樁平臺，再打樁，多了一道工序，會影響施工進度嗎?
“反而提高了施工速度。”車增杰說，如果不使用穩樁平臺，在每次進行打樁作業前，都需要對打樁位置進行一次單獨的定位操作。而在海上復雜的環境中，定位工作容易受到風浪、水流等因素的干擾，一旦定位不準，就需要重新進行調整，這不僅會耗費大量的時間和人力，還會嚴重影響施工進度。而有了穩樁平臺之后，只需要在平臺安放時進行一次精準定位，后續的打樁作業就可以基于這個已定位好的平臺順利開展，無需再進行重復定位，從而大幅節省了定位時間，提高了整體施工效率。
記者看到，項目所用的光伏網架單個長68米、寬38.4米，面積相當于6個標準籃球場大小，光伏網架與鋼管樁連接處的對接面積不足1平方米。
“光伏網架的吊裝工作，不僅要克服風的影響，還要克服浪和涌的干擾。”車增杰介紹，項目施工團隊為此使用“1主+4次”的吊裝設備，在主起吊設備確定好吊裝高度和角度后，下方的4個次吊裝設備分別進行微調，確保吊裝精準度。
“海上吊裝影響因素多，所以吊裝窗口期相對較短。”車增杰說，為確保每個窗口期能高效率工作，項目設計團隊研發了光伏網架疊裝運輸工藝。在每艘光伏網架運輸船上，當下層網架固定后，通過雙插銷將疊拼工裝固定于運輸船甲板，上層網架再固定于工裝上，實現一次運輸3個網架，避免出現吊裝窗口期無光伏網架可用的局面。
與陸上光伏項目不同，海上光伏項目要面對海洋高鹽霧環境對設備的侵蝕，項目中所使用的光伏板需通過技術創新適應海中環境。
“光伏板如果不能適應高鹽度環境，后期發電能力衰減是很嚴重的。”車增杰說，項目團隊和光伏板生產企業的技術團隊一起，經過多次實驗，最終研制出一種抗腐蝕的聚氨酯邊框，替代鋁邊框，用于保護光伏板。在后期發電時，邊框、玻璃、封裝材料之間不會形成漏電流，聚氨酯邊框的使用讓光伏板的防PID(潛在誘導衰減)和防漏電流性能顯著提升，可確保25年使用壽命內發電效率衰減不超過15%。
6月11日，在河北華電昌黎500兆瓦海上光伏試點項目現場，技術人員正在確定吊裝方案細節。 華電秦皇島新能源有限公司供圖
記者手記
“首創”為海上光伏建設積累經驗
目前，我國絕大部分光伏板的最大輸出功率在550瓦至650瓦之間，而河北華電昌黎500兆瓦海上光伏試點項目中，70%光伏板的最大輸出功率為710瓦。新型光伏板實驗成功后，將有利于我省海上光伏項目建設進一步減少用海面積，提高用海效率。
不僅如此，記者在采訪中了解到，該項目中的精準沉樁工藝、光伏網架疊裝運輸工藝、110千伏集電線路技術等或?yàn)槿珖?guó)首創，或?yàn)楦倪M(jìn)方式。
從技術創新維度來看，這些“首創”構建了一套“問題導向—技術攻關—成果落地”的完整創新鏈條。
在海上光伏這一新興產業領域，由于缺乏成熟的經驗和標準，建設過程中必然會遇到各種新的問題和挑戰。對此，項目團隊通過主動創新，不僅成功解決了這些問題，還實現了技術突破，加速了行業技術標準的完善與升級。
從產業帶動的角度出發，該項目的創新成果還具有一定的輻射帶動效應，能夠?qū)ο嚓P(guān)產業的發展產生積極影響。
以項目中研發的抗腐蝕聚氨酯邊框?yàn)槔?，為了解決海洋高鹽霧環境對光伏板的侵蝕問題，項目團隊與光伏板生產企業的技術團隊展開深度合作，共同研發出具有優異抗腐蝕性能的聚氨酯邊框。這種新型邊框的研發成功，不僅為該項目提供了符合要求的光伏板配件，還為光伏板生產企業帶來了新的技術和產品，提升了自身產品的競爭力，拓展了市場份額。同時，新產品的研發還將帶動相關原材料產業、加工制造產業的發展，形成一條以海上光伏項目為核心的產業鏈條，促進區域經濟的協調發展。
更深遠的影響是，項目的創新不僅有利于我省海上光伏產業的發展，更有利于相關企業走出去。該項目中的創新成果，不僅適用于我國海上光伏項目，還可以根據不同國家和地區的海洋環境、氣候條件等實際情況進行適當調整和優化，應用于全球其他國家和地區的海上光伏項目建設中。相關企業可以憑借這些創新技術和項目建設經驗，積極參與國際海上光伏項目的競爭與合作，將河北的技術和經驗推向世界。
在我省首個海上光伏項目中，應用如此多的“首創”建設方式，無疑是因地制宜發展新質生產力的生動實踐。
